  基于电力物联网的 10kV 开关柜解决方案

  1. 解决方案简述

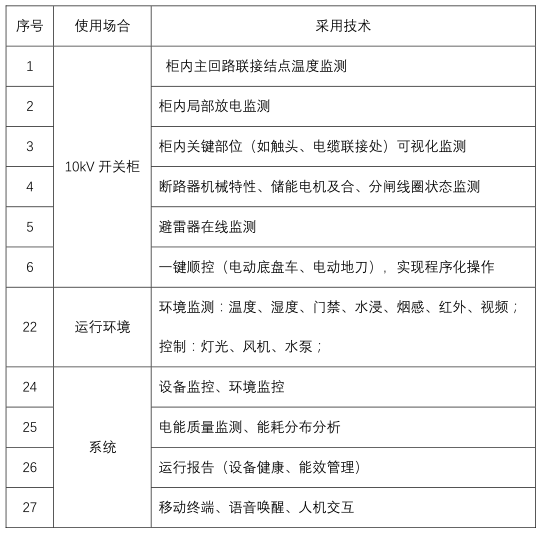

  物联网开关柜其特点表现为运行过程可以自主优化,能够采集、分析、判断和优化运行状态(参数、功能配置)。物联网开关柜应具状态感知、实时分析、自主决策、精准执行、学习提升等功能。通过采用最新的传感技术、通讯技术、云平台及大数据技术我们提出如下技术配置方案。

  通过以上技术的运用,提高运维水平,实现状态检修,延长设备使用寿命,实现电厂变配电设备从“人防”到“技防”的变革。

  2. 主要技术简介

  2.1 智能型金属铠装移开式小型化开关柜技术

  A、柜壳 375mm,柜深 1000mm,占地不到 KYN28 柜的 1/3;

  B、 主开关主案多样化:真空断路器、真空负荷开关、真空负荷开关熔断器组合电器、真空接触器(含真空接触器熔断器组合电器 );

  C、真空断路器方案参数达到 1250A,31.5kV,并通过 1.1 倍额定电流温升试验;

  2.2 在线局放监测技术

  EPM800 在线局放监测装置技术特点:

  A、在线式,连续实时的局部放电在线监测功能,更早、更及时发现问题;

  B、 符合 IEC 60270-2015 《高电压试验技术 局部放电测量》标准,测试结果单位为:pC; C、带电压监视及 RS485 通讯;

  2.3 一键顺控技术

  A、一键顺控不需要运行人员现场编写操作票,不需要进行图板模拟,不需要常规变电站操作前的五防检验(一键顺控采用操作过程中校验),节省了操作的准备时间;

  B、 采用模块化的操作票,只需在编制一键顺控操作票时加强操作票审查和现场实际操作传动试验,就能够保证操作票内容的完善性、正确性,避免了由于操作人员技术素质高低和对设备认识情况不同对运行操作安全性和正确性的影响,避免了操作人员现场编制操作票时可能产生的误操作;’

  C、采用监控后台顺序控制,由计算机按照程序自动执行操作票的遥控操作和状态检查,不会出现操作漏项、缺项,操作速度快、效率高,节省了操作时间,降低了操作人员的劳动强度,也提高了变电站操作的自动化水平;

  D、采用“按钮”操作模式,将一键顺控与设备状态可视化系统紧密结合,进一步完善设备状态检查功 能,可以使集控站或调度远方操作成为可能,在一定程度上节约了人力资源,解决了运行人员不足的问题。

  2.4 开关一次元件智能化

  A、断路器机械特性、储能电机及合、分闸线圈状态实时监测,带电动底盘; B、 接地开关电动操作;

  2.5 云平台技术特点 A、实现动力环境监控; B、全电量采集及设备状态监控; C、电能质量监测及能效分析;

  D、运行报告(设备健康分析及预判、能效管理); E、移动终端访问,语音唤醒功能,实现较好的人机交互。

  3、物联网开关柜技术应用对象

  3.1 提供整理解决方案

  应用对象:电网所辖的综合能源服务公司(售电公司、节能公司等)

  3.2 提供 Eaken375 智能型金属铠装移开式小型化开关柜

  应用对象:三产公司、居配开关闭、充电箱变高压柜等

  3.3 EPM800 在线局放监测装置

  应用对象:新建配套,旧设备改造,运用于 10~35KV 开关柜、干式变压器等

  3.4 提供一键顺控控制装置

  应用对象:智能化站新建配套、旧设备改造
